Lamelasti transporteri S4000
Lamelasti transporteri S4000 namenjeni su transportu boca, limenki, čaša, tegli i drugih jediničnih proizvoda kroz proizvodnju i pakovanje. Trasing projektuje, proizvodi i integriše ove transportere prema ambalaži, kapacitetu linije i raspoloživom prostoru — od pojedinačne deonice do povezanog transportnog sistema.
Kod lake i nestabilne ambalaže presudna nije samo nosivost. Jednako su važni mirno kretanje, pouzdani prelazi između mašina i usklađivanje brzina, kako bi proizvodi stizali do sledeće operacije bez prevrtanja, zaglavljivanja i nepotrebnih zastoja.
Šta je lamelasti transporter i kako radi?

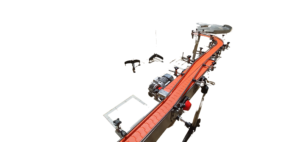

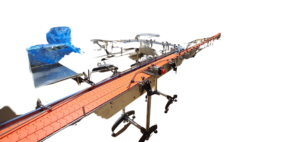

Lamelasti transporter koristi povezane plastične ili metalne članke koji formiraju noseću površinu za proizvod. Lančanici prenose kretanje sa pogona na lanac, dok klizni profili i vođice određuju njegovu putanju. Bočne vođice usmeravaju proizvod duž transportera.
U praksi se koriste nazivi lamelasti lanac i lamelasta traka, a u engleskoj dokumentaciji table top conveyor ili flat top chain conveyor. Naziv „stoni transporter” je doslovan prevod termina table top; ne znači da je transporter namenjen postavljanju na sto.
S4000 se može organizovati u povezane module. Modularna konstrukcija sistema ne znači da je ugrađena modularna traka: u Trasingovoj podeli transporteri sa modularnom trakom pripadaju seriji S5000.
Gde se koriste lamelasti transporteri S4000?
Najčešće primene su linije za punjenje i pakovanje u industriji pića i hrane, gde transporter povezuje mašine i radna mesta u jedinstven tok proizvoda. Tipični proizvodi su:
- staklene i PET boce;
- aluminijumske limenke;
- plastične čaše i posude;
- tegle i druga ambalaža;
- pojedinačna pakovanja čiji oblik, masa i oslonac odgovaraju izabranoj izvedbi.
Prazna boca, napunjena limenka i čaša sa mlečnim proizvodom ne ponašaju se isto na transportnoj liniji. Zato se izbor lanca, širine, vođica i prelaza prilagođava konkretnom proizvodu, uključujući najmanji i najveći format koji linija treba da prihvati.
Plastični ili čelični lamelasti lanac?
Plastični lamelasti lanci
Plastični lanci nude različite kombinacije trenja, mase i otpornosti prema uslovima procesa. Dostupni su u izvedbama za pravolinijski transport i za kretanje kroz krivine. Materijal se bira prema ambalaži, temperaturi, sredstvima za pranje, radnom opterećenju i predviđenom režimu podmazivanja.
Plastika sama po sebi ne znači da je lanac pogodan samo za suvu sredinu ili da je neotporan na hemikalije. Te osobine zavise od konkretnog materijala. Za posebne zahteve razmatraju se i izvedbe sa povišenim trenjem, antistatičkim svojstvima ili drugim namenskim karakteristikama.
Čelični i inox lamelasti lanci
Metalni lanci biraju se kada njihove mehaničke i radne osobine odgovaraju proizvodu i procesu. Inox izvedbe primenjuju se i na linijama za transport staklene ambalaže i u sredinama u kojima su važni čišćenje i otpornost na koroziju.
Odabir inoxa ne rešava sam po sebi sve higijenske zahteve. Važni su i oblik konstrukcije, pristupačnost za čišćenje, odvod tečnosti i kompatibilnost svih komponenti sa postupkom pranja.
PFX i dry running: transport bez spoljnog podmazivanja
Dry running označava rad transportnog lanca bez spoljnog podmazivanja u predviđenim uslovima primene. Movex PFX je materijal razvijen za lance i trake sa niskim trenjem, namenjen radu sa ograničenim podmazivanjem ili bez njega.
Pri izboru takvog rešenja posmatraju se zajedno lanac, klizni profili, ambalaža, brzina i akumulacija proizvoda. Zato zamena standardnog lanca PFX-om zahteva proveru uslova rada celog transportera. Suvi rad može smanjiti potrebu za sredstvima za podmazivanje i pojednostaviti organizaciju tog dela procesa. Ne ukida redovno čišćenje, pregled habanja i održavanje. Takođe, ne znači da nijedna druga komponenta transportera ne zahteva podmazivanje.
MF PRO je, na primer, zasebna Movex serija plastičnih lanaca, dok PFX označava materijal. Pri izboru se zato navode konkretna serija, širina i materijal; ove oznake nisu međusobno zamenljive.

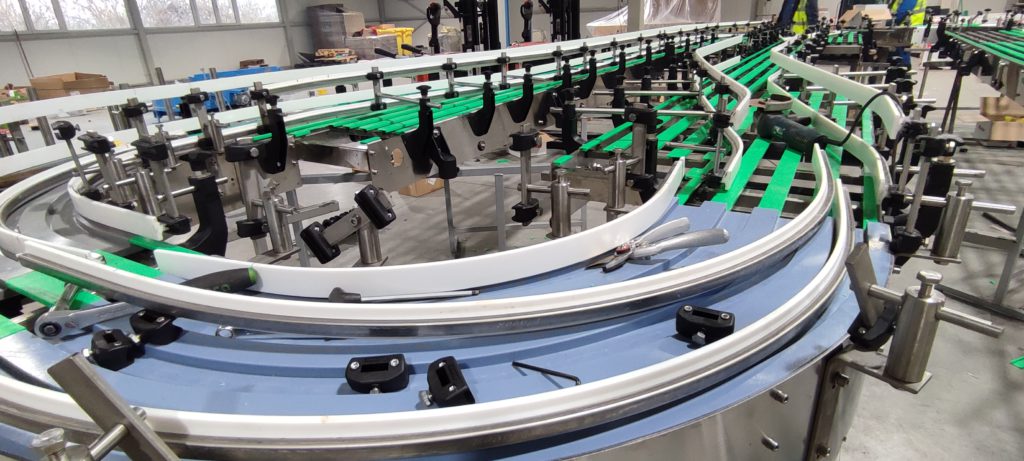

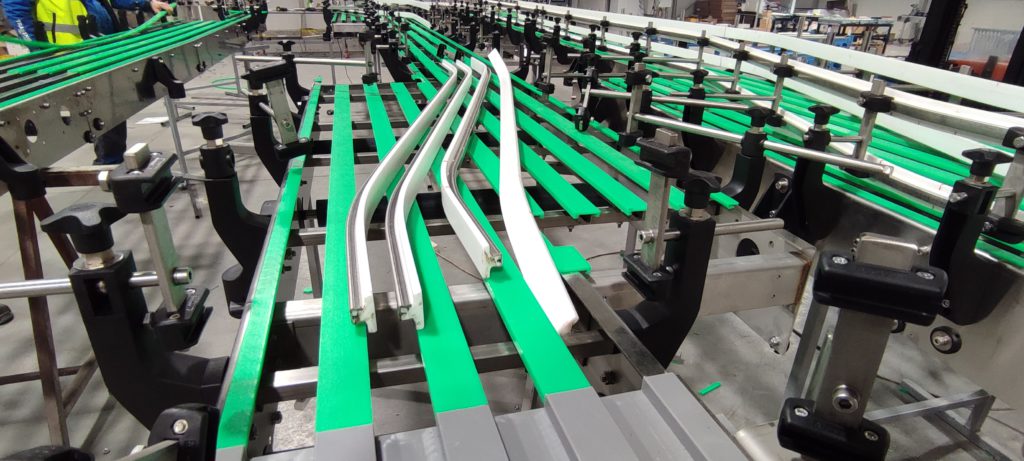

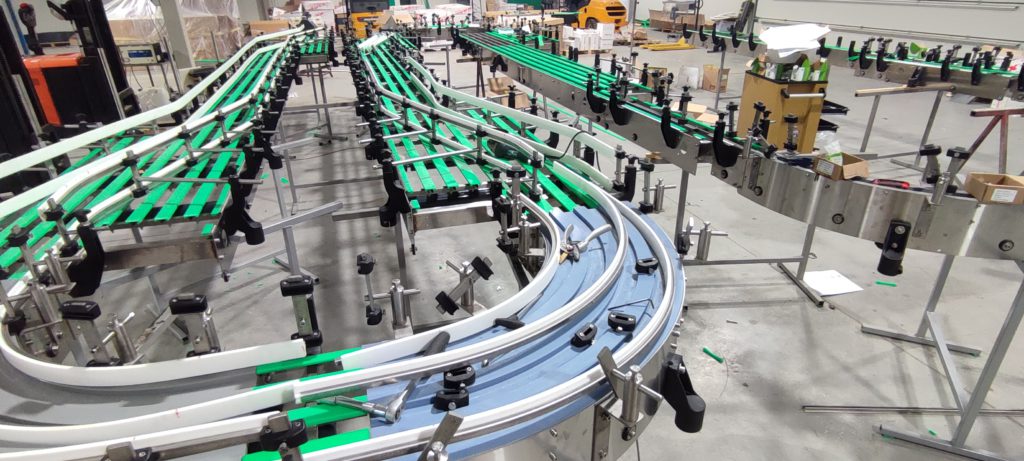

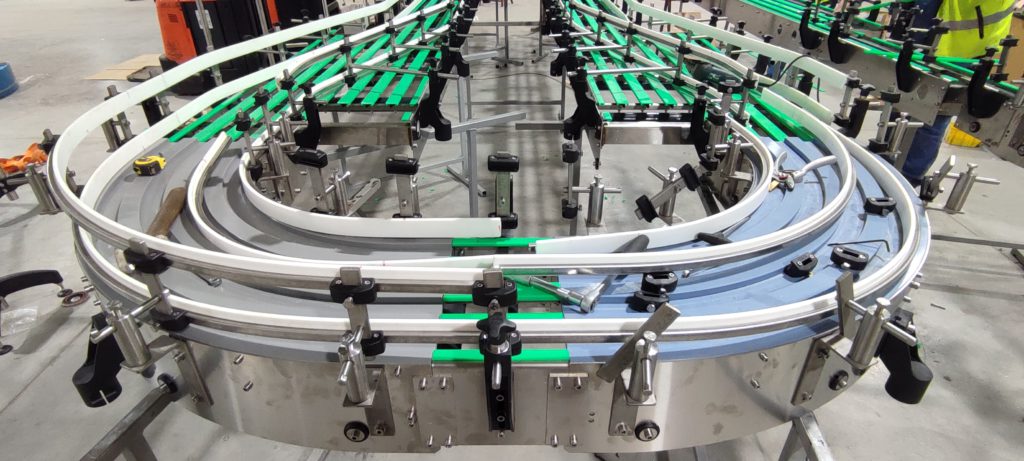

Krivine, prelazi i akumulacija proizvoda

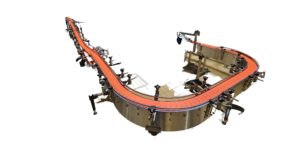

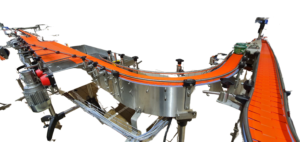

Pravolinijske deonice, krivine i odgovarajuće kosine omogućavaju prilagođavanje trase raspoloživom prostoru. Na prelazima između transportera i mašina posebno su važni razmak, visinska usklađenost i stabilnost proizvoda. Mala osnova ambalaže ili visoko težište mogu zahtevati drugačije rešenje prelaza i vođenja.
Kada proces traži privremeno zadržavanje proizvoda, projektuje se odgovarajuća akumulaciona deonica. Njena dužina, brzina i upravljanje zavise od trajanja zastoja, protoka i osetljivosti ambalaže. Uobičajena akumulacija na lamelastom transporteru može stvarati pritisak između proizvoda, pa se ne sme automatski poistovećivati sa akumulacijom bez pritiska.
Konstrukcija, pogon i upravljanje
U zavisnosti od projekta, S4000 može obuhvatiti:
- konstrukciju od nerđajućeg čelika, zaštićenog ugljeničnog čelika ili aluminijumskih profila;

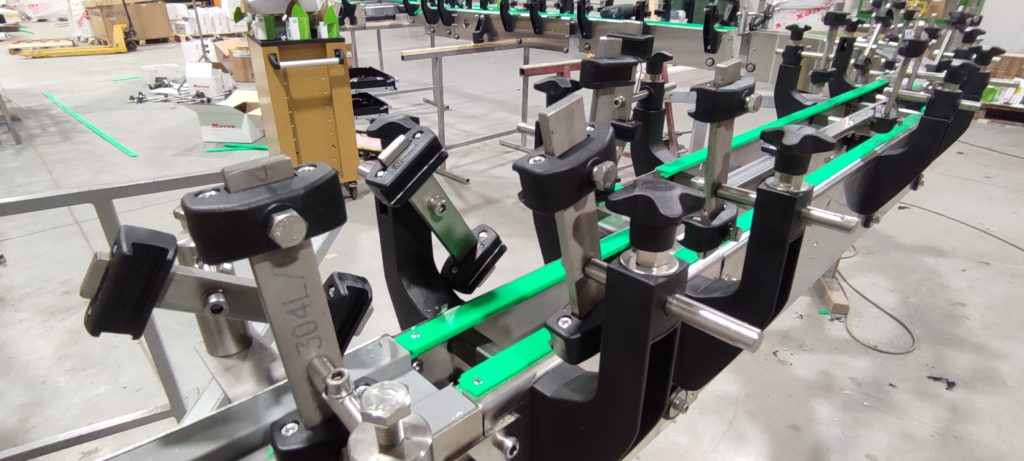

- bočne vođice i oslonce prilagođene ambalaži i radnoj visini;
- motor-reduktor i regulaciju brzine;
- senzore za praćenje prisustva i zastoja proizvoda;
- usklađivanje rada sa prethodnim i narednim mašinama;
- odgovarajuće zaštite i pristupne tačke za održavanje.
Lančanici moraju odgovarati konkretnom lancu, njegovom koraku i zahtevanom zahvatu. Jednodelna ili dvodelna konstrukcija lančanika ne određuje sama po sebi njegov materijal: to se proverava prema specifikaciji izabrane komponente.
Nosivost, brzina i kapacitet definišu se za konkretnu izvedbu. Masa jednog proizvoda nije isto što i ukupno opterećenje deonice ili dozvoljena vučna sila lanca, pa se S4000 ne bira samo prema jednoj vrednosti u kilogramima.
Primeri Trasing rešenja iz prakse

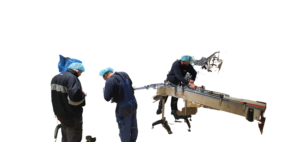

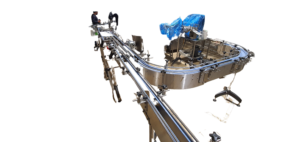

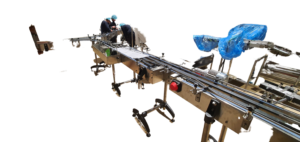

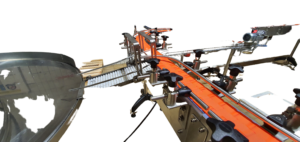

Mlekara Šabac – transport plastičnih čaša
Trasing je za Mlekaru Šabac projektovao i integrisao sistem DR S4000 za transport plastičnih čaša zapremine 0,1 i 0,25 litara. Prema opisu realizovanog projekta, nominalna propusnost sistema iznosi 10.000 jedinica na čas.
Na projektu je primenjeno rešenje za suvi rad, sa PFX lamelastom trakom. Ovaj primer pokazuje kako se transport prilagođava konkretnoj ambalaži i potrebnom protoku. Navedeni kapacitet odnosi se na taj projekat, a ne na sve transportere serije S4000.

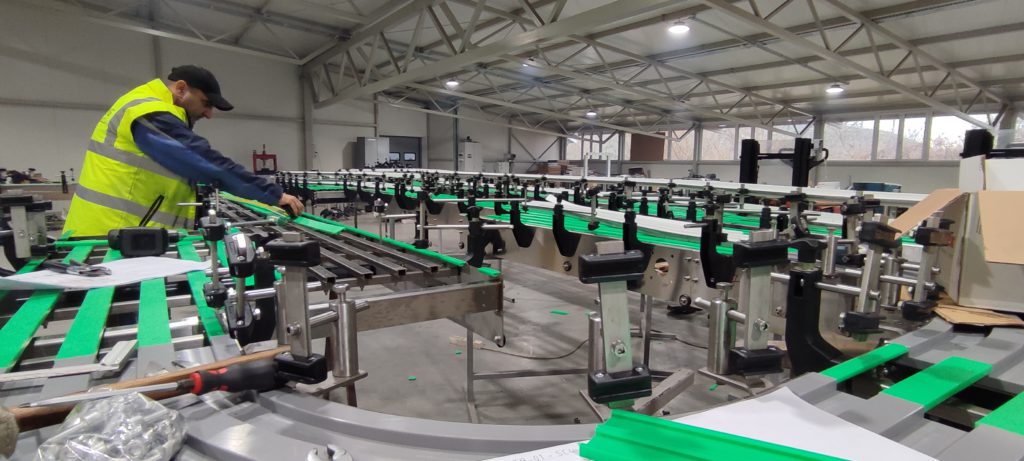

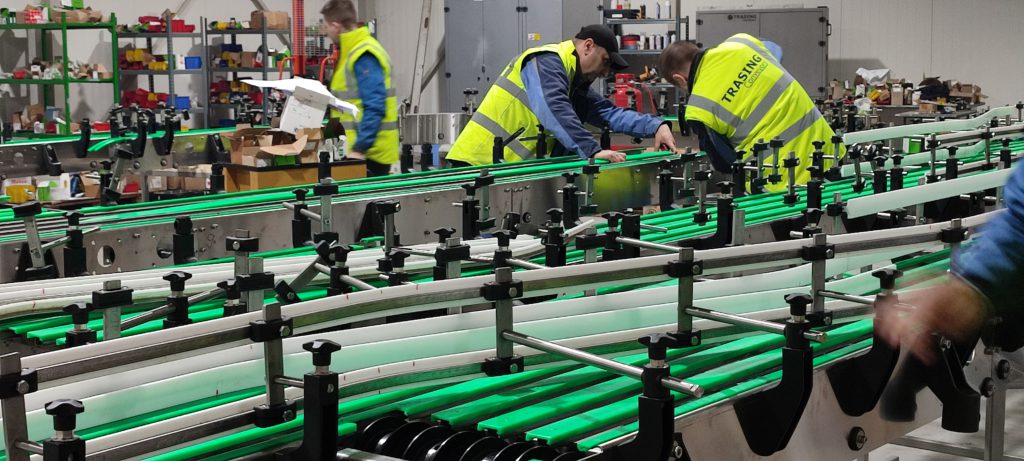

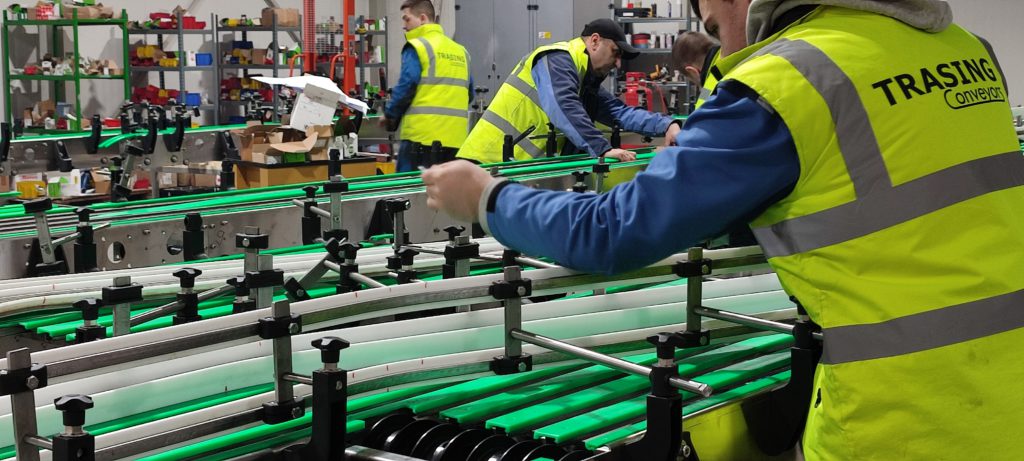

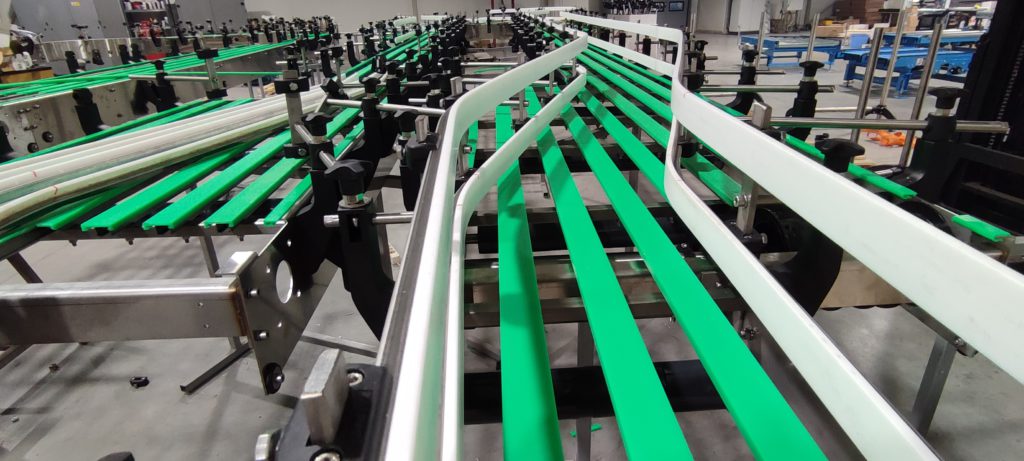

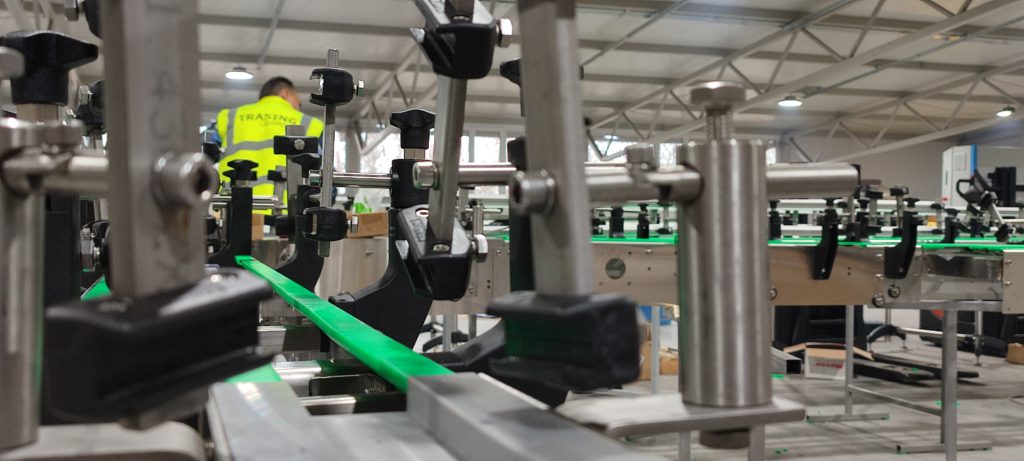

BFF Surčin – primena PFX trake

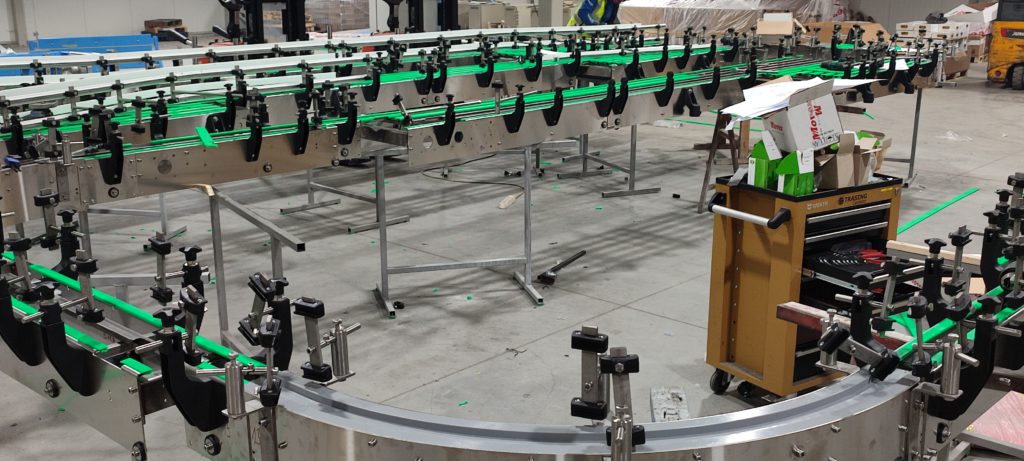

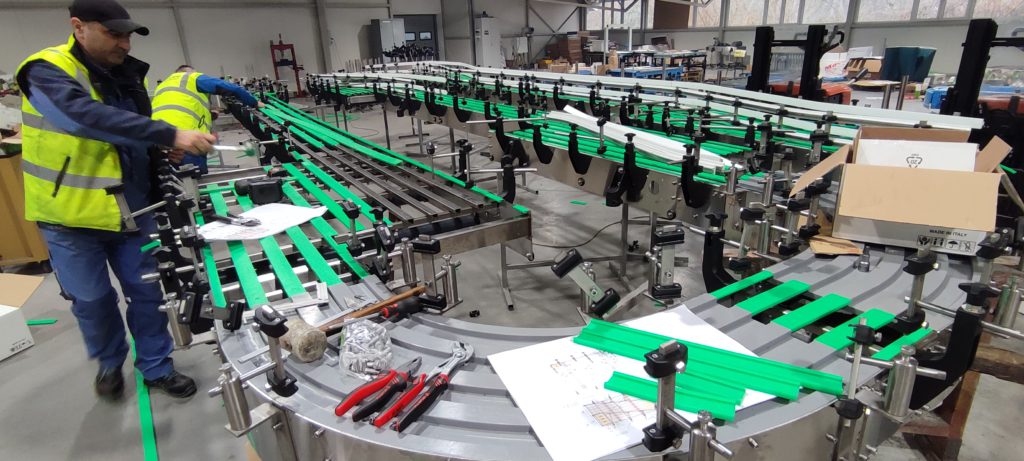

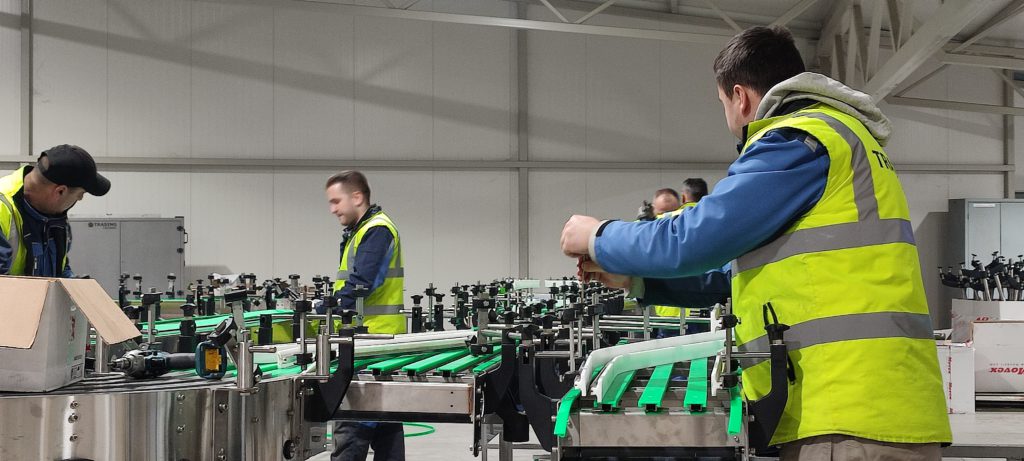

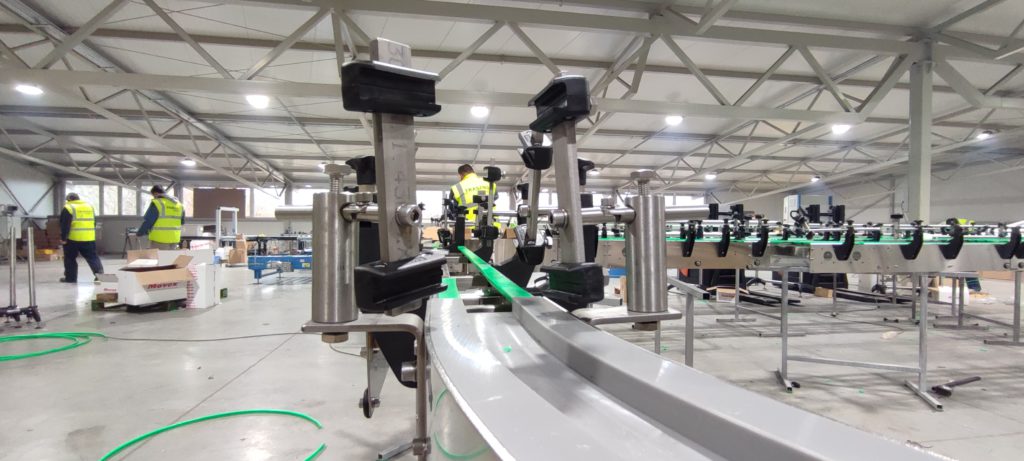

PFX traka primenjena je i na Trasingovom projektu za BFF u Surčinu. Fotografija instalacije prikazuje njenu primenu u transportnom sistemu za industriju hrane.
Šta je potrebno za izbor odgovarajućeg transportera?
Za početnu procenu najkorisniji su podaci o proizvodu i njegovom kretanju kroz liniju:
- dimenzije, masa i oblik dna ambalaže, uz fotografiju ili uzorak;
- potreban protok u komadima na čas i raspon formata;
- raspored mašina, radne visine i raspoloživ prostor;
- zahtevi za akumulaciju i promenu pravca ili nivoa;
- temperatura, pranje, hemijska sredstva i režim podmazivanja;
- način povezivanja sa postojećim upravljanjem.
Za novu liniju ili rekonstrukciju postojećeg sistema, pošaljite Trasing timu ove podatke i skicu rasporeda. Na toj osnovi definišu se odgovarajuća izvedba S4000, izbor lanca i način povezivanja sa vašom proizvodnjom.
