Transporteri sa rolnama predstavljaju jednu od najčešće korišćenih tehnologija za unutrašnji transport kutija, paketa, plastičnih posuda, paleta i drugog komadnog tereta. U zavisnosti od aplikacije, kretanje proizvoda preko rolni može se ostvariti gravitaciono ili pomoću pogona.
U proizvodnom programu Trasing-a, S3000 transporteri sa rolnama predstavljaju jednu od osnovnih serija transportera i važan gradivni element kompletnih transportnih i intralogističkih sistema.
Njihova velika prednost je mogućnost da se jednostavan pravolinijski transport razvije u potpuno automatizovan sistem sa kontrolisanim zonama, akumulacijom, promenom pravca, transferima, senzorima, skenerima i sortirnim modulima.
Kako radi transporter sa rolnama?
Osnovu transportera čini niz paralelno postavljenih rolni preko kojih se kreće predmet transporta.
Da bi teret mogao stabilno da se kreće preko transportera, njegova donja površina mora imati dovoljno kontakta sa rolnama. Zbog toga su transporteri sa rolnama posebno pogodni za:
kartonske kutije;
plastične tote posude;
pakete;
gajbe;
tacne i kontejnere;
palete;
druge komadne terete sa stabilnom donjom površinom.
Izbor prečnika rolni, njihovog međusobnog rastojanja, širine transportera, pogona i sistema prenosa zavisi od dimenzija i mase proizvoda, potrebnog kapaciteta i funkcije koju transporter treba da obavlja.
Gravitacioni transporteri sa rolnama
Kod gravitacionog transportera rolne nemaju sopstveni pogon.
Teret se kreće zahvaljujući blagom nagibu transportera i sili gravitacije ili se pomera ručno.
Ovo je jednostavno i ekonomično rešenje za mesta na kojima nije potrebna precizna kontrola pojedinačnog proizvoda.
Gravitacioni rolganzi često se koriste na:
mestima za pakovanje;
linijama za ručnu manipulaciju;
ulaznim i izlaznim zonama;
privremenim akumulacionim pozicijama;
utovaru i istovaru robe.

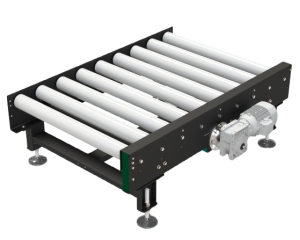

Pogonjeni transporteri sa rolnama
Kod pogonjenih transportera energija pogona prenosi se na rolne, čime se dobija kontrolisano kretanje proizvoda nezavisno od gravitacije.
U zavisnosti od zahtevane aplikacije, mogu se koristiti različite pogonske i transmisijske tehnologije.
Klasični sistemi koriste elektromotor sa reduktorom i mehanički prenos pogona na više rolni, dok savremeni intralogistički sistemi često koriste motorizovane rolne – MDR tehnologiju.
Takva konstrukcija omogućava da transporter bude podeljen na više nezavisno kontrolisanih transportnih zona.
MDR transporteri i zonska akumulacija
Motorizovana rolna ima elektromotor integrisan unutar same rolne. Preko Poly-V ili drugih prenosnih elemenata jedna motorizovana rolna može pogoniti grupu susednih rolni i tako formirati jednu transportnu zonu.
Kombinovanjem većeg broja ovakvih zona dobija se transporter koji ne mora da radi kao jedna celina.
Svaka zona može nezavisno da:
primi proizvod;
zaustavi ga;
sačeka oslobađanje sledeće zone;
pokrene proizvod dalje;
održava potreban razmak između proizvoda.
Ovakav koncept posebno je koristan u distributivnim centrima, skladištima, kurirskim i poštanskim centrima i drugim sistemima u kojima je potrebno kontrolisati veliki broj pojedinačnih kutija i paketa.
VIDEO ISPOD! ↓ objašanjava kako radi zonska podela transportera na sekcije (zone) kod transportera sa rolnama koji su pogonjeni MDR-om odnosno motorizovanom rolnom. Svaka MDR rolna može pogoniti od 8 do 10 slobodnih rolni. MDR + rolne koje pogoni = zona.
Zero Pressure Accumulation – ZPA
Jedna od važnih funkcija zonskog transportera je akumulacija bez međusobnog pritiska proizvoda – Zero Pressure Accumulation.
Kutija se zaustavlja u svojoj transportnoj zoni, dok sledeća ostaje iza nje u prethodnoj zoni bez kontakta i pritiska.
Na ovaj način proizvodi mogu čekati oslobađanje narednog dela sistema bez nekontrolisanog nagomilavanja.
Vrste S3000 transportera sa rolnama
Serija S3000 obuhvata više funkcionalnih izvođenja koja se mogu koristiti samostalno ili kao moduli većeg transportnog sistema.

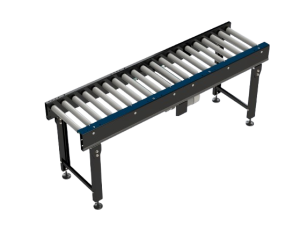

Pravolinijski transporter sa rolnama
Najčešći oblik transportera namenjen horizontalnom pravolinijskom transportu.
Predstavlja osnovni modul iz kojeg se dalje grade složeniji sistemi.

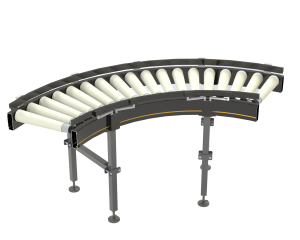

Transporter sa rolnama u krivini
Krivine omogućavaju promenu pravca transporta bez zaustavljanja proizvoda.
Mogu se izvoditi u različitim uglovima, a kod transporta kutija često se koriste konusne rolne koje omogućavaju stabilnije vođenje proizvoda kroz krivinu.
Reverzibilni transporter
Kod reverzibilnog transportera smer kretanja može se menjati. Dakle može se krateti i napred i nazad.
Ovakvo rešenje koristi se kada isti deo transportne trase treba da prenosi proizvod u dva suprotna pravca.
Akumulacioni transporter
Akumulacioni transporter omogućava privremeno zadržavanje većeg broja proizvoda unutar transportnog sistema.
Kod savremenih zonskih sistema svaki proizvod može biti kontrolisan pojedinačno.
Promena pravca i transfer proizvoda
Transporter sa rolnama retko je izolovan element.
U kompletnom intralogističkom sistemu S3000 moduli povezuju se sa različitim uređajima za promenu pravca i manipulaciju proizvodom.
To mogu biti:
transportne krivine;
transfer platforme;
podizni transferi;
pop-up moduli;
skretnice;

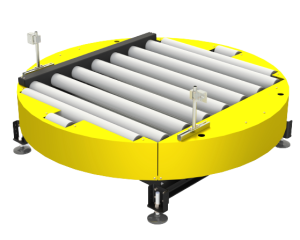

rotacione platforme;
liftovi;
sorteri.
Tako kutija ili paket može da promeni pravac za 90°, pređe na paralelnu liniju, promeni nivo ili bude usmeren prema odgovarajućem izlazu sistema.
Transporteri sa rolnama za kutije i pakete
Kutije predstavljaju jedan od idealnih tereta za ovu transportnu tehnologiju.
Pravilna i relativno čvrsta donja površina omogućava stabilan kontakt sa rolnama, dok segmentna konstrukcija transportera omogućava vrlo preciznu kontrolu kretanja.
Zbog toga se transporteri sa rolnama intenzivno koriste u:
distributivnim centrima;
fulfilment centrima;
kurirskim službama;
poštanskim centrima;
skladištima;
završnim delovima proizvodnih linija;
sistemima za pakovanje i sortiranje.
U takvim aplikacijama transport više nije samo kretanje od tačke A do tačke B.
Kutiju je potrebno zaustaviti, identifikovati, skenirati, izmeriti, akumulirati, napraviti potreban razmak između proizvoda ili je poslati prema određenom izlazu.
Upravo zbog mogućnosti kontrole pojedinačnih zona, S3000 predstavlja jednu od osnovnih platformi za ovakve sisteme.
VIDEO ISPOD! ↓ prikazuje sistem transportera sa rolnama S3000 povezanih u fantastičan skup – transportni sistem za singulaciju (stvaranje međusobnog razmaka), skeniranje (svih mogućih nalepnica na kutiji – do one prave!) i sortiranje kutija. Sve se odvija u MILŠPED skladištu nadomak Beograda. Njihov istovar i sortiranje kutija nekada i sada – jednostavno su dva sveta.
Transporteri sa rolnama za palete
Isti osnovni princip koristi se i kod znatno težih tereta.
Kod transporta paleta koriste se robustnije rolne, konstrukcija i pogonski elementi prilagođeni većim opterećenjima.
Paletni transporter sa rolnama posebno je pogodan kada donji elementi palete pravilno naležu na rolne.

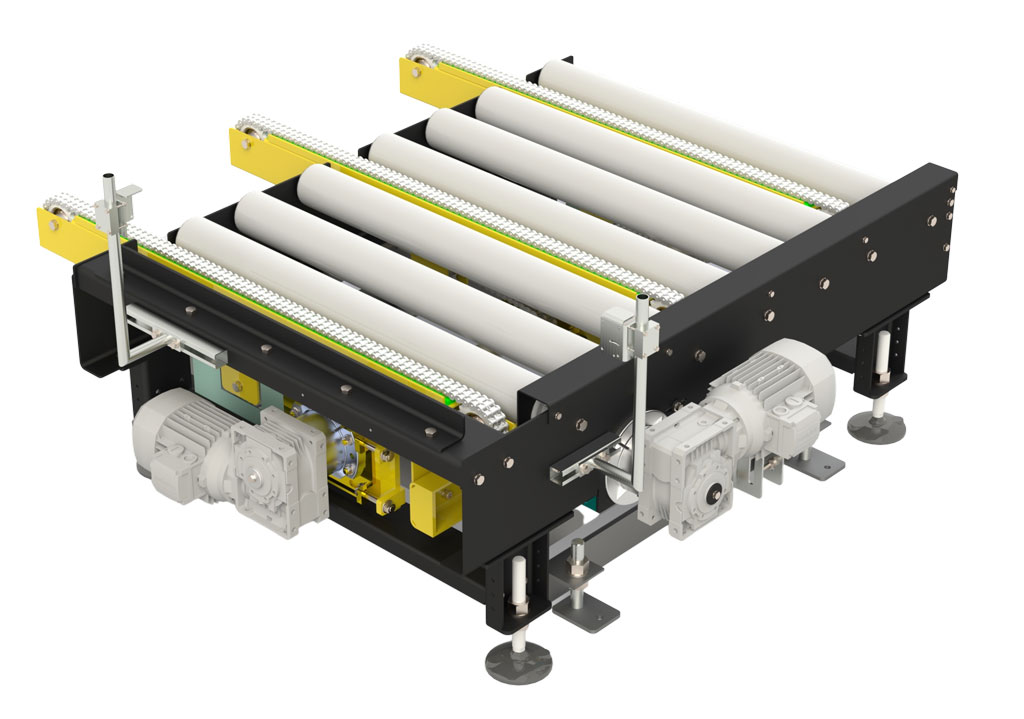

U kompletnim sistemima često se kombinuje sa lančanim transporterima. Na primer, paleta može pravolinijski da se kreće preko rolni, a zatim da je podizni lančani transfer preuzme i transportuje pod uglom od 90°.
VIDEO ISPOD! ↓ prikazuje sistem za transport paleta iz proizvodnog u magacinski deo poslovanja kompanije GREINER. Sistem uključuje transportere sa rolnama na pravcu, okretnice koje skreću pravac kretanja za 90° i održava orijentaciju kretanja nepromenjenom.
Automatizacija S3000 transportera
Dodavanjem senzora, upravljačkih jedinica i PLC sistema jednostavan transporter postaje deo automatizovane intralogističke platforme.
Sistem može automatski da registruje prisustvo proizvoda, kontroliše njegov položaj i odlučuje kada će ga pustiti u sledeću zonu.
Transporteri se mogu integrisati sa:
čitačima bar-koda;
kamerama;
RFID sistemima;
sistemima za merenje mase i dimenzija;
industrijskim skenerima;
liftovima;
sorterima;
skladišnim sistemima;
WMS/WCS softverom.
Na taj način fizičko kretanje proizvoda povezuje se sa kretanjem informacije o tom proizvodu.
Zašto koristiti transportere sa rolnama?
Najvažnija prednost nije samo jednostavan transport.
Kod dobro projektovanog sistema sa rolnama moguće je kontrolisati svaki proizvod pojedinačno.
To omogućava:
modularnu izgradnju sistema;
kontrolisanu akumulaciju;
precizno zaustavljanje proizvoda;
promenu pravca transporta;
jednostavno povezivanje sa drugim modulima;
skaliranje kapaciteta;
relativno jednostavnu rekonfiguraciju sistema;
visok stepen automatizacije.
Upravo zato se transporteri sa rolnama nalaze među najčešće korišćenim transportnim modulima savremene intralogistike.
Trasing S3000
Trasing projektuje, proizvodi i integriše S3000 transportere sa rolnama kao pojedinačne uređaje ili kao module kompletnih sistema za unutrašnji transport i rukovanje materijalima.
Izbor tipa rolni, njihovog rastojanja, pogona, transmisije, konstrukcije, senzora i upravljanja prilagođava se konkretnom proizvodu i procesu.
Cilj nije izbor jednog transportera, već projektovanje transportnog sistema koji proizvod vodi kroz sve potrebne operacije – od prijema i transporta, preko akumulacije i promene pravca, do identifikacije, sortiranja ili predaje sledećem delu procesa.
EDUKATIVNI VIDEO ↓
Serija S3000/Transporteri sa Rolnom/Rolgang – predstavlja jednu od 5 osnovnih serija transportera iz Trasing Conveyors (Trasing doo) proizvodnog programa. Serija obuhvata više tipova transportera sa rolnama, u zavisnosti od zahteva same aplikacije. O detaljima i varijacijama, molimo posetite www.transportnisistemi.rs
Priprema: Trasing marketing
